Замена фильтра грубой очистки топлива "TOKICO"

Замена фильтров грубой и тонкой очистки в насосном моноблоке TOKICO

Фильтр грубой очистки (№ 104) предназначен для задержания крупных механических примесей в поступающем топливе из емкостей.

Фильтр тонкой очистки (№ 23) предназначен для задержания более мелких механических примесей прошедших через фильтр грубой очистки.

При эксплуатации ТРК необходимо тщательно следить за чистотой этих фильтров.

На что влияет загрязнение фильтров:

1. При сильном загрязнении фильтров падает производительность ТРК (чем грязней фильтр, тем ниже производительность ТРК)
2. Увеличение шума работы ТРК (чем грязней, тем выше шум насоса, так как увеличивается нагрузка)
3. Уменьшение срока эксплуатации насоса (чем грязней, тем выше износ насоса, так как увеличивается нагрузка)
4. При грязном фильтре уменьшается точность отпуска топлива (сложнее регулировать точность налива измерителя объема)

Отсутствие фильтров приводит к загрязнению насоса и измерителя объема и в дальнейшем выходу их из строя, стоимость же фильтров в разы меньше стоимости насоса и измерителя объема.

Фото СИЛЬНО ГРЯЗНОГО фильтра тонкой очистки на одной из ТРК при работе без фильтра грубой очистки:

Ниже мы разберем порядок замены фильтров грубой и тонкой очистки

Прежде чем начать разборку, необходимо отключить электропитание ТРК на распределительном щитке и повесить табличку «НЕ ВКЛЮЧАТЬ! ИДУТ РЕМОНТНЫЕ РАБОТЫ!»

Порядок замены фильтра грубой очистки.

1. Снимаем панель блока гидравлики

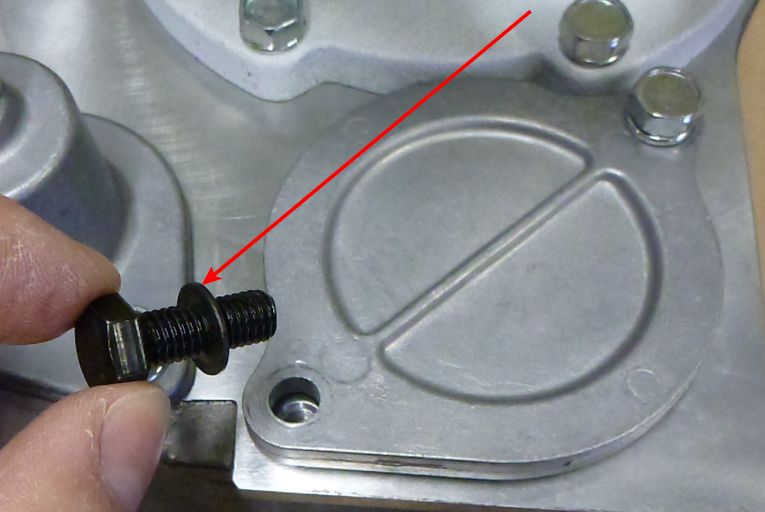

2. Сливаем топливо из насоса. Для слива топлива откручиваем болт показанный на картинке

Для этого нам понадобится ключ или головка на 13

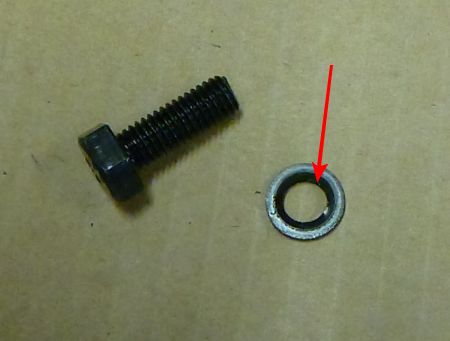

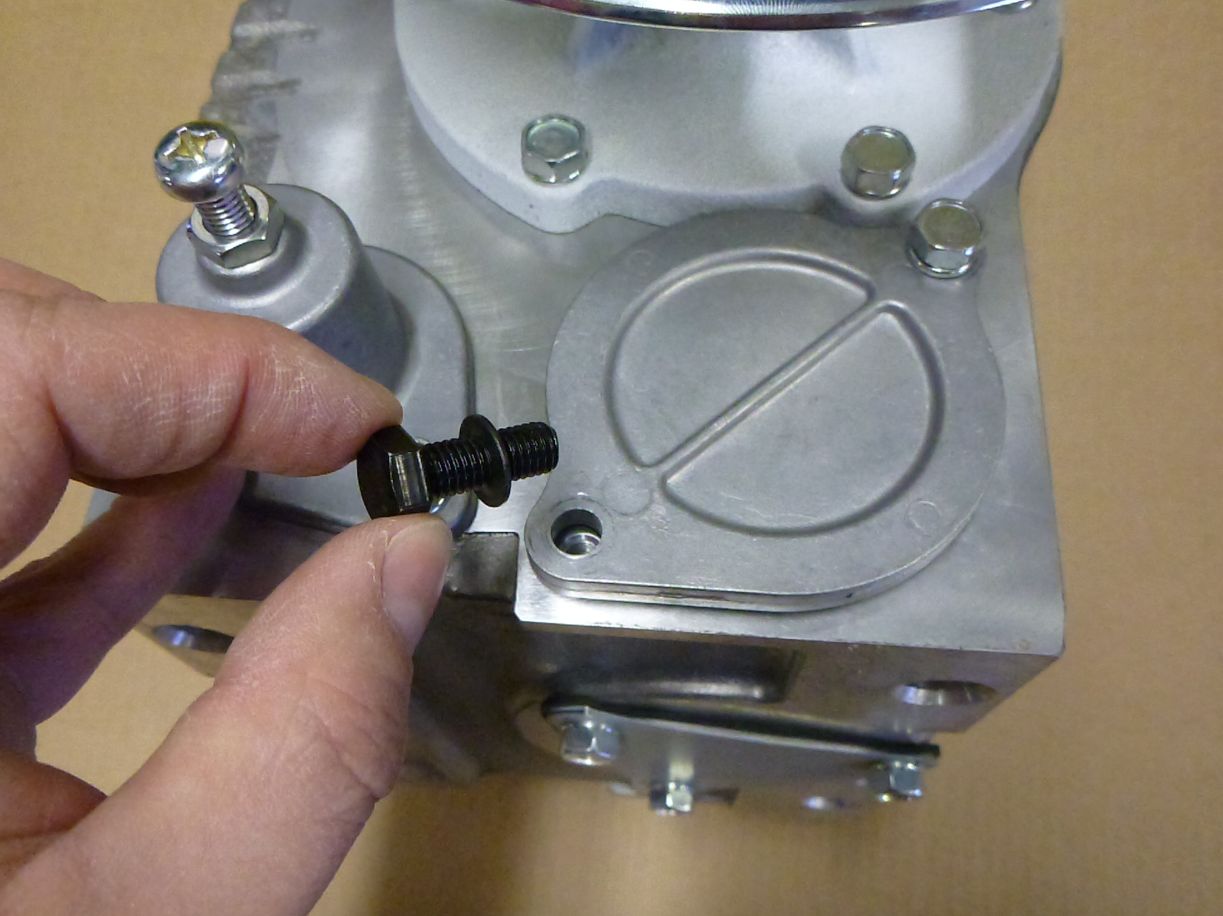

Болт имеет прорезиненную уплотнительную шайбу

3. Придерживая рукой, откручиваем второй болт

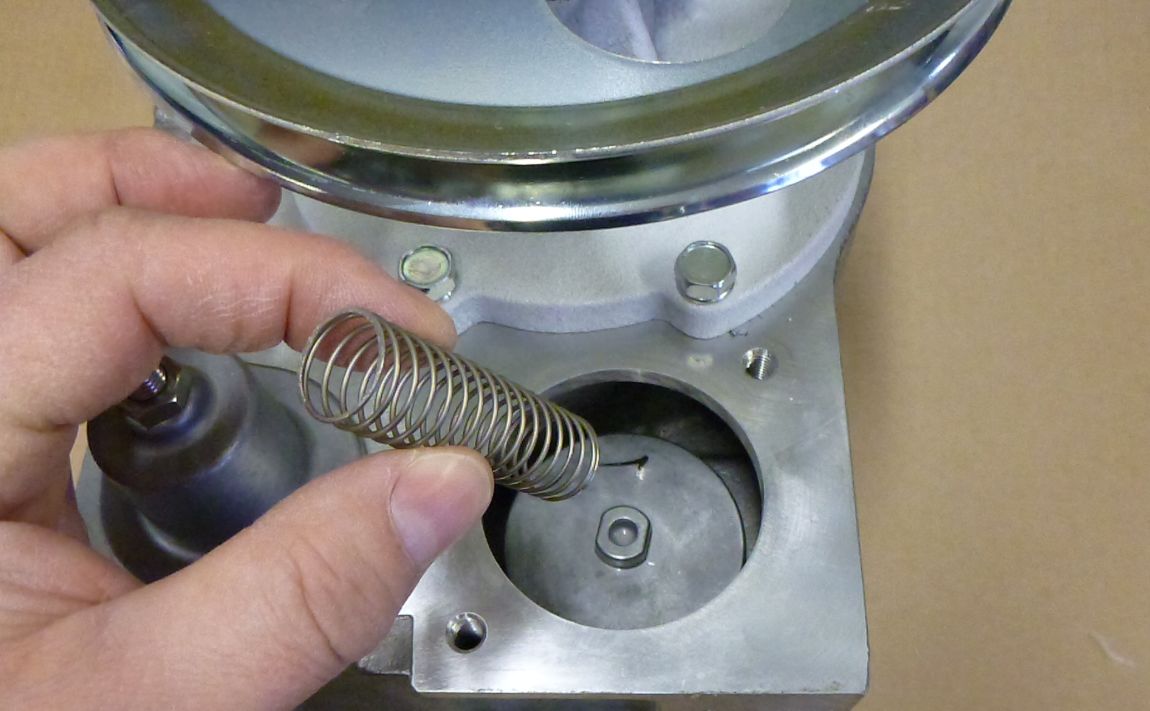

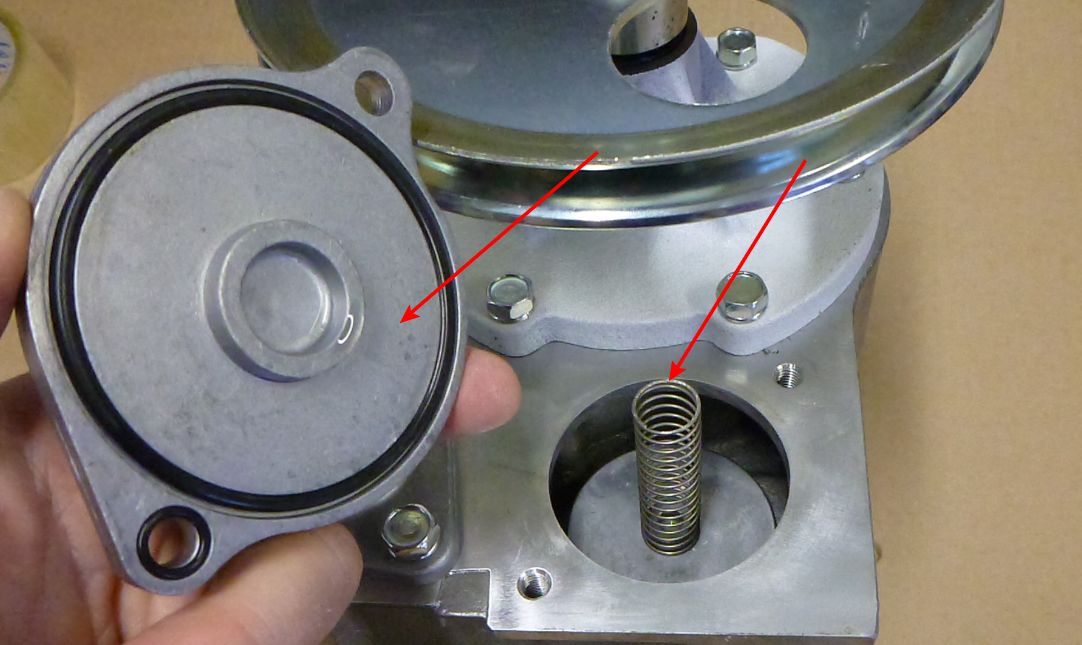

4. Снимаем крышку и достаем пружину

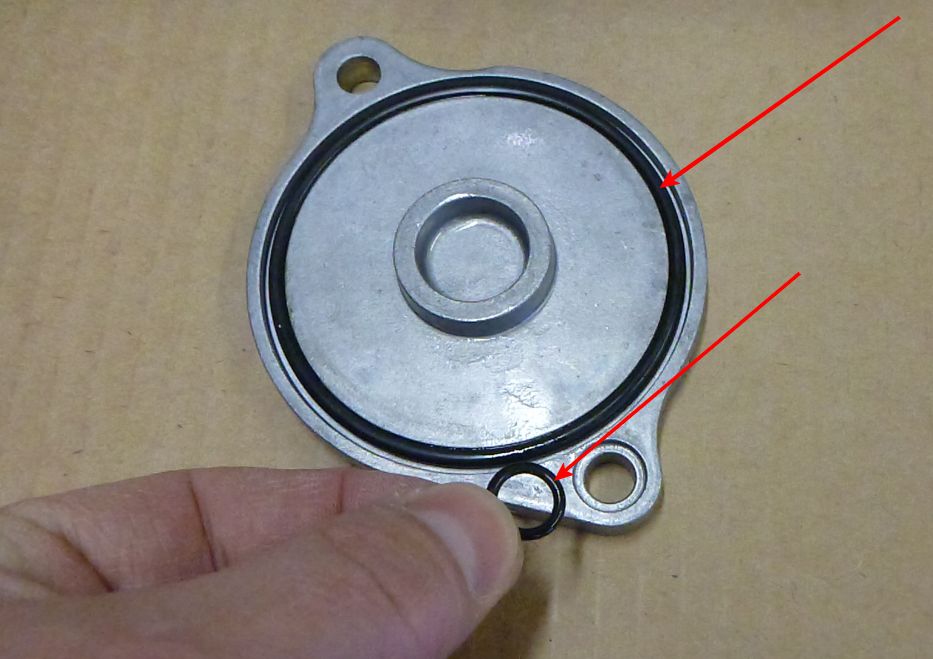

5. Производим визуальный осмотр уплотнительных колец. Потерявшие эластичность или имеющие механические повреждения уплотнительные кольца необходимо заменить.

В противном случае возможно протекание топлива из под крышки.

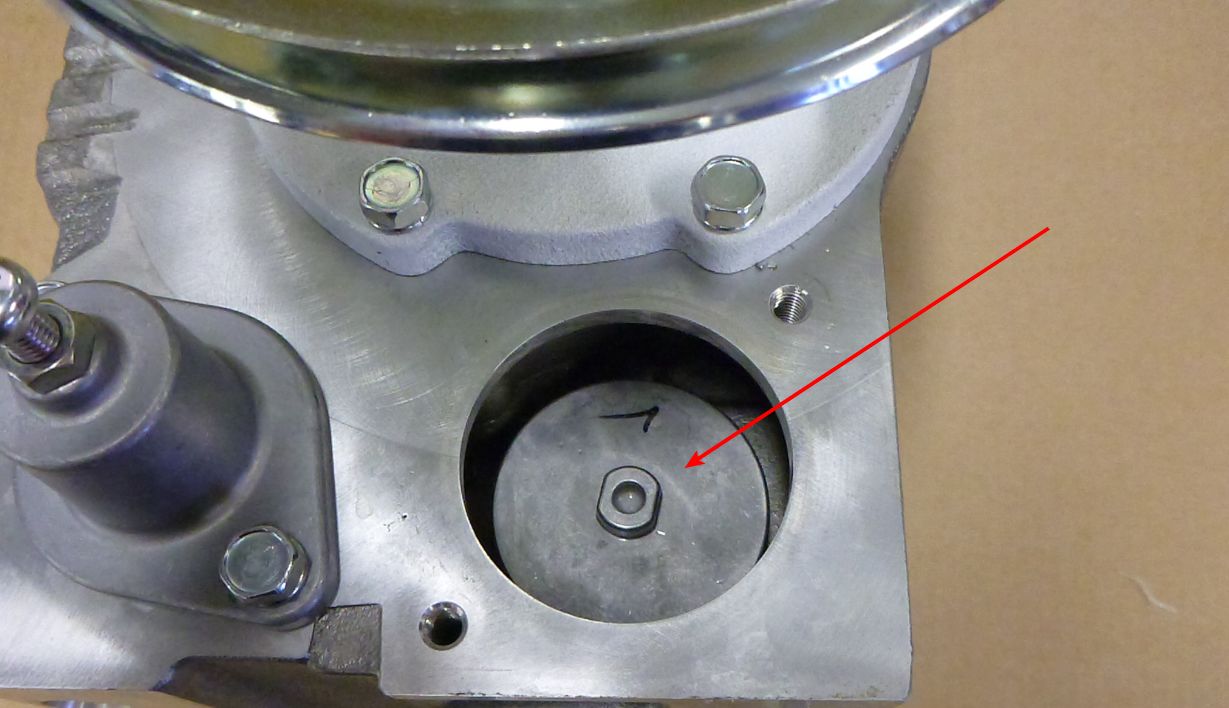

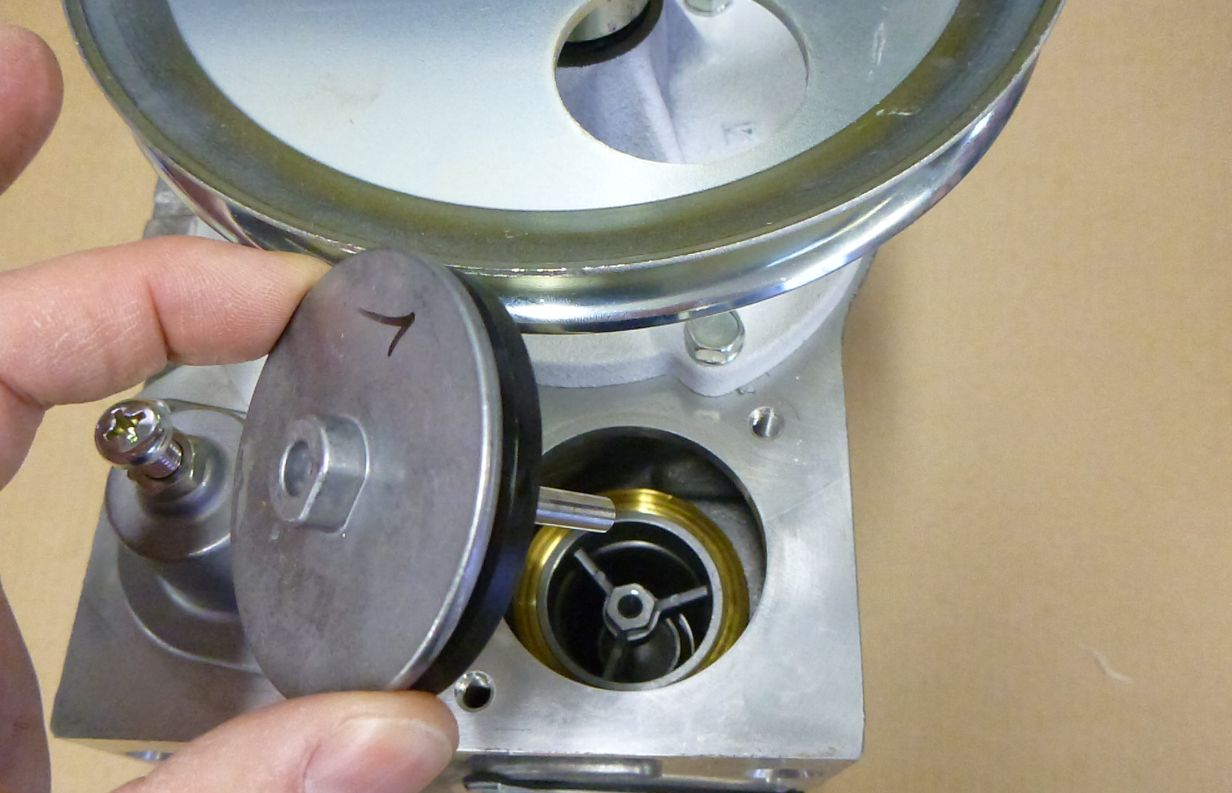

6. Вынимаем клапан

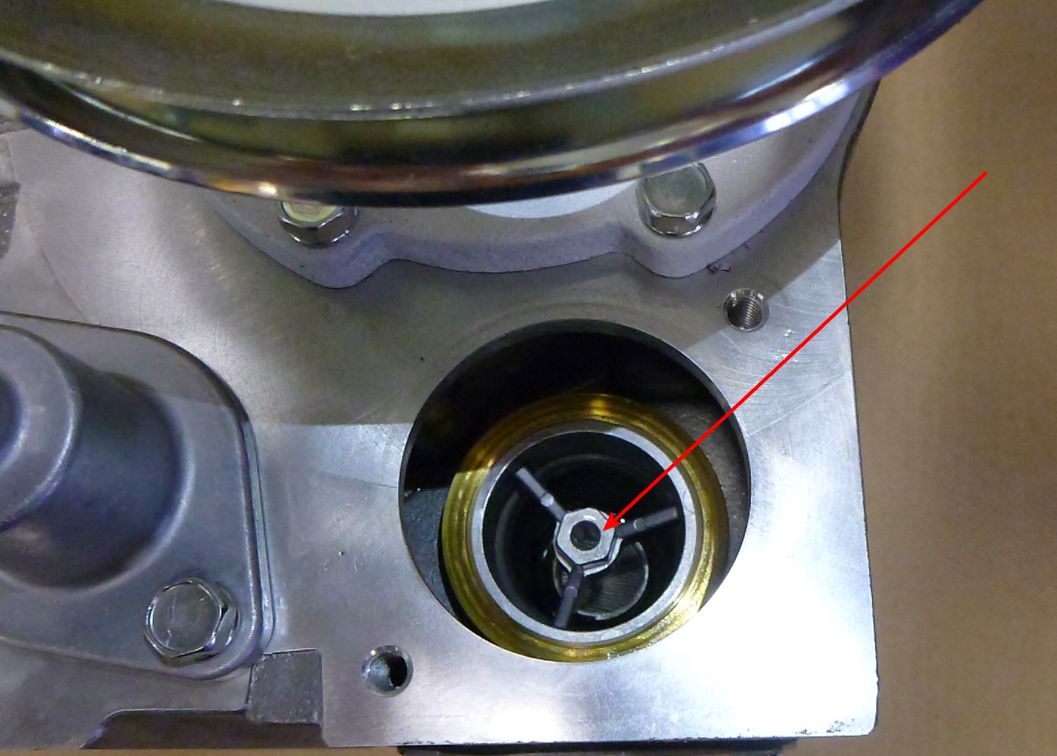

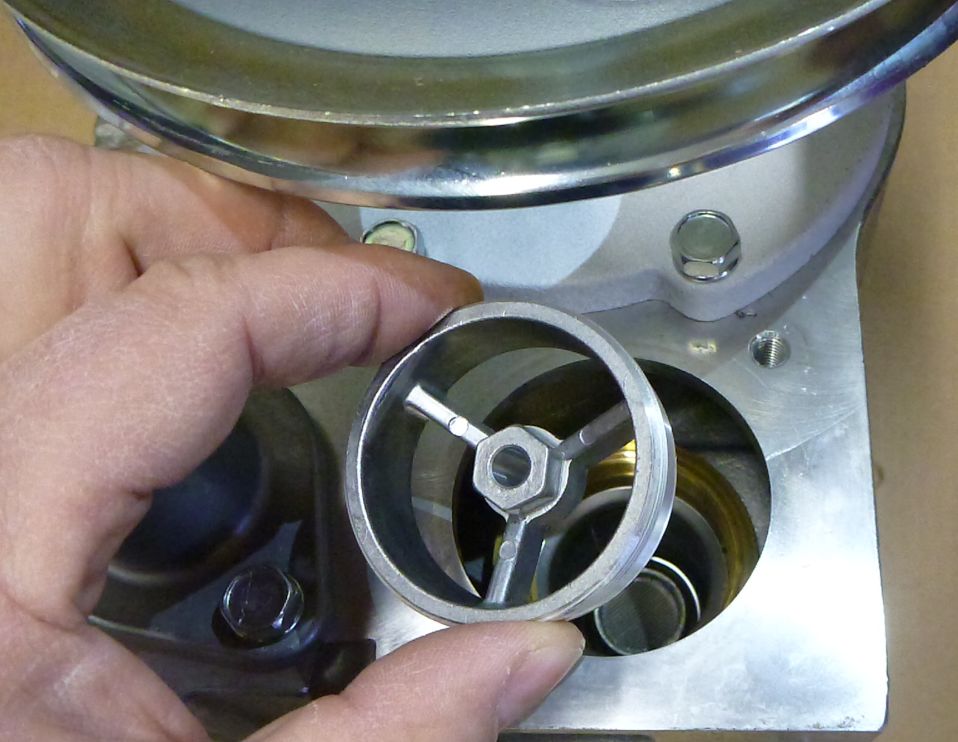

7. Откручиваем и достаем направляющую клапана

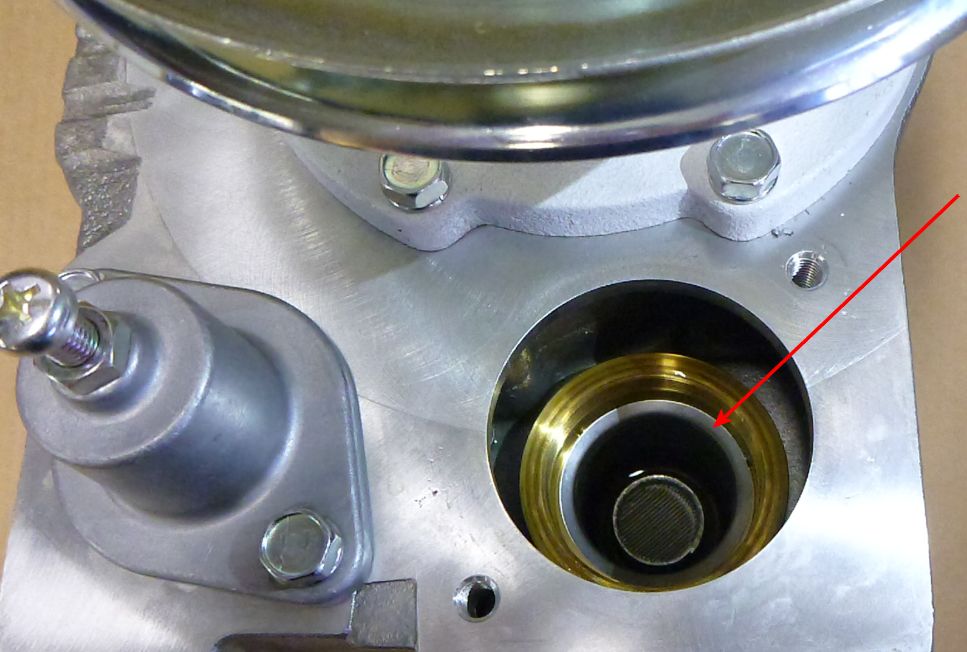

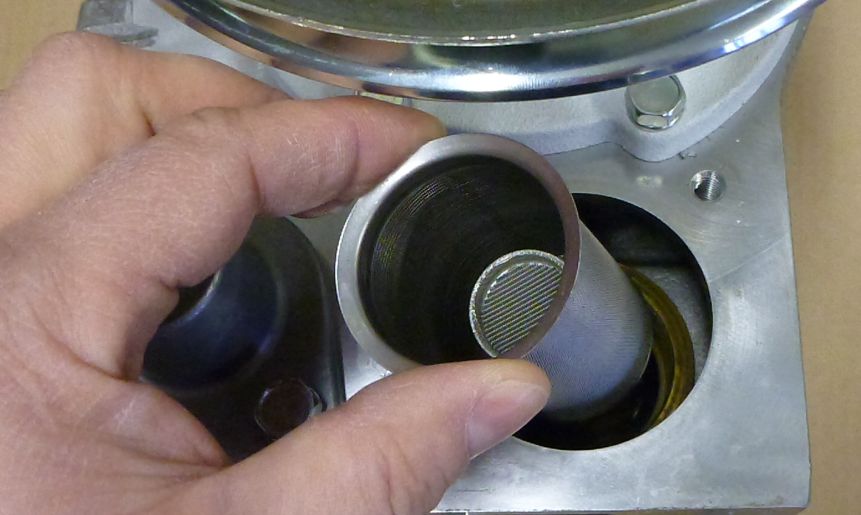

8. Извлекаем фильтр

9. Промываем и очищаем фильтр (используем топливо и сжатый воздух). Если промывка и очистка не дает необходимого эффекта и фильтр остается забитым, его необходимо заменить!

Порядок сборки фильтра грубой очистки

1. Устанавливаем фильтр

2. Ставим и закручиваем направляющую клапана. Затягивание должно производиться с небольшим усилием.

3. Устанавливаем клапан.

4. Крепим пружину

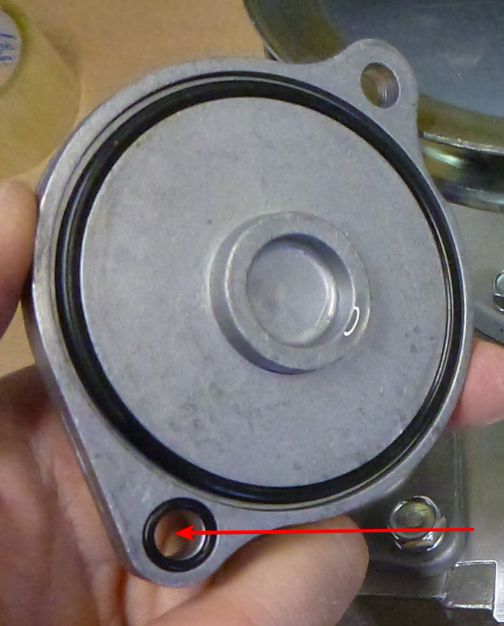

5. Перед установкой крышки необходимо обратить внимание на наличие уплотнительных колец и расположения крышки. Отверстие с уплотнительным кольцом должно находиться внизу
